光波导：主流AR眼镜的核心显示技术

转载 | 显示最前沿

光波导，因其轻薄和外界光线的高穿透特性而被认为是消费级AR眼镜的必选光学方案，又因其价格高和技术门槛高让人望而却步。

随着主流AR设备微软HoloLens2、Magic Leap One等对光波导技术的采用和设备量产，以及AR光学模组厂商DigiLens、耐德佳、灵犀微光等近期融资消息的频繁披露，导致光波导的讨论热度也持续增加了不少。

我们更看好哪一种光波导技术，为什么？

接下来，就让Rokid R-lab光学研究科学家、美国加州伯克利大学电子工程系博士李琨为你娓娓道来。

01 光波导，一个应AR眼镜需求而生的光学方案

增强现实(AR)与虚拟现实(VR)是近年来广受关注的科技领域，它们的近眼显示系统都是将显示器上的像素， 通过一系列光学成像元件形成远处的虚像并投射到人眼中。

不同之处在于，AR眼镜需要透视(see-through)，既要看到真实的外部世界，也要看到虚拟信息，所以成像系统不能挡在视线前方。这就需要多加一个或一组光学组合器(optical combiner)，通过“层叠”的形式， 将虚拟信息和真实场景融为一体，互相补充，互相“增强”。

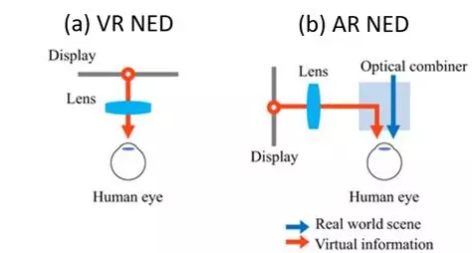

图 1. (a) 虚拟现实(VR)近眼显示系统的示意图; (b) 增强现实(AR)近眼显示系统的示意图。

NED：近眼显示(Near-eye display，简称NED)

AR设备的光学显示系统通常由微型显示屏和光学元件组成。概括来说，目前市场上的AR眼镜采用的显示系统就是各种微型显示屏和棱镜、自由曲面、BirdBath、光波导等光学元件的组合，其中光学组合器的不同，是区分AR显示系统的关键部分。

微型显示屏，用来为设备提供显示内容。它可以是自发光的有源器件，比如发光二极管面板像micro-OLED和现在很热门的micro-LED，也可以是需要外部光源照明的液晶显示屏(包括透射式的LCD和反射式的LCOS)，还有基于微机电系统(MEMS)技术的数字微镜阵列(DMD, 即DLP的核心)和激光束扫描仪(LBS)。

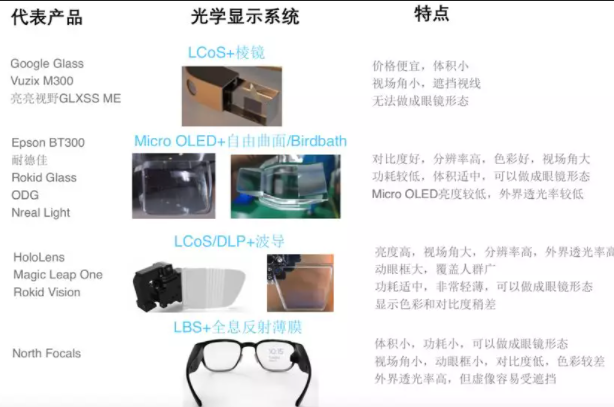

这里做了一张简单的AR光学显示系统的分类和产品举例：

很显然，完美的光学方案还没有出现，才有目前市场上百家争鸣、百花齐放的状态，这需要AR眼镜的产品设计者依据应用场景、产品定位等来做权衡取舍。

我们认为，光波导方案从光学效果、外观形态，和量产前景来说，都具备最好的发展潜力，可能会是让AR眼镜走向消费级的不二之选。

02 光波导是如何工作的

在上述光学成像元件中，光波导技术是应AR眼镜需求而生的一个比较有特色的光学组件，因它的轻薄与外界光线的高穿透特性而被认为是消费级AR眼镜的必选光学方案，而随着微软Hololens两代产品以及Magic Leap One等设备对光波导的采用和量产，关于光波导的讨论热度也在持续增加。

其实，波导技术并不是什么新发明，我们熟悉的光通信系统中，用来传输信号的光纤组成了无数条连接大洋彼岸的海底光缆，就是波导的一种，只不过传输的是我们看不见的红外波段的光。

在AR眼镜中，要想光在传输的过程中无损失无泄漏，“全反射”是关键，即光在波导中像只游蛇一样通过来回反射前进而并不会透射出来。

(2) 光进入波导的入射角需要大于临界角θc.

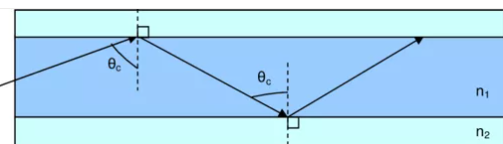

图 2. 全反射原理示意图

光机完成成像过程后，波导将光耦合进自己的玻璃基底中，通过“全反射”原理将光传输到眼睛前方再释放出来。

这个过程中波导只负责传输图像，一般情况下不对图像本身做任何“功”(比如放大缩小等)，可以理解为“平行光进，平行光出”，所以它是独立于成像系统而存在的一个单独元件。

光波导的这种特性，对于优化头戴的设计和美化外观有很大优势。因为有了波导这个传输渠道，可以将显示屏和成像系统远离眼镜移到额头顶部或者侧面，这极大降低了光学系统对外界视线的阻挡，并且使得重量分布更符合人体工程学，从而改善了设备的佩戴体验。

这里将波导技术的主要优点和不足罗列如下，希望读者阅读完本文后会对背后的缘由更加了解。

• 增大动眼框范围从而适应更多人群，改善机械容差，推动消费级产品实现 – 通过一维和二维扩瞳技术增大动眼框。

• 成像系统旁置，不阻挡视线并且改善配重分布 –  波导镜片像光缆一样将图像传输到人眼。

• 外观形态更像传统眼镜，利于设计迭代 –  波导形态一般是平整轻薄的玻璃片，其轮廓可以切割。

• 提供了“真”三维图像的可能性 – 多层波导片可以堆叠在一起，每层提供一个虚像距离。

• 光学效率相对较低 – 光在耦合进出波导以及传输的过程中都会有损失，并且大的动眼框使得单点输出亮度降低。

• 几何波导: 繁冗的制造工艺流程导致总体良率较低。
